外線電工常用架線工具有哪些，架線立桿常用方法

有關外線電工常用架線工具，包括叉桿、架桿這二種常用的外線電工立桿時使用的專用工具，固定式人字抱桿立桿法(吊立法)、倒落式人字抱桿立桿法(搬立法)。

外線電工常用架線工具及架線立桿常用方法

1、叉桿

叉桿是外線電工立桿時使用的專用工具，由U型鐵叉和撐桿組成，其外型如圖1所示。在立桿過程中，又桿可作臨時支撐電桿用，也可用來起立9m以下的木桿。

在起立電桿時，應先用一根叉桿將電桿頭部支起，再陸續增加到三根，并交替向電桿根部方向移動。當電桿將近垂直時，要將其中的一根轉移到對面支撐，以防傾倒。電桿立直后，三根叉桿應互成三角，支住電桿。

圖1叉桿

2、架桿

架桿是由兩根相同直徑、相同長度的圓木組成的立桿工具，其外形如圖2所示，圓桿頂(梢)徑應小于80mm，根徑不應小于120mm，長度4～6mm。

在距頂端300～350mm處用鐵線做長度為300～350mm的鏈環，將兩根圓桿連起來。在圓桿底部600mm處安裝把手(穿入300mm長的螺栓)。其優點是兩根桿根部叉開，底面積大，穩定性好，裝置簡單，豎立方便，因此應用較廣。

圖2架桿

使用時，要兩副架桿交替向電桿根部移動，并注意配合拉繩的使用，確保施工安全。架桿的立桿方法見圖3所示。

架桿作為起立單桿和臨時支撐電桿用。

圖3 架桿立桿法

3、固定式人字抱桿立桿法(吊立法)

固定式人字抱桿立桿法做法如圖4所示。

吊立法主要工具有：

(1)人字抱桿：12m以下電桿，用7m抱桿即可。

(2)鋼絲繩：根據重量而定。一般用3／8～3／4英寸(in)的鋼絲繩長45m左右，做起吊用。牽抱桿用鋼絲繩2根，各20m長，l／4英寸(in)。

(3)滑車：雙輪滑車一個不小于3t，單輪滑車1t、3t各1個。

(4)釬子：5根做固定絞磨、鋼絲繩等用，在土質松軟的地方可用角鐵制釬子。

圖4 固定式人字抱桿立桿法

4、倒落式人字抱桿立桿法(搬立法)

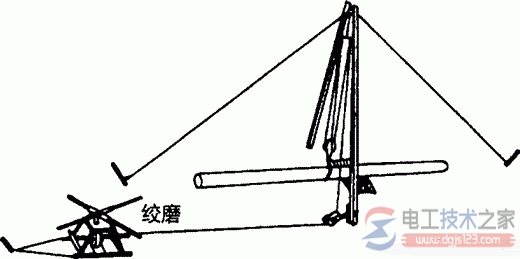

倒落式人字抱桿立桿法做法如圖5所示。

圖5 倒落式人字抱桿立桿法
