電子產品裝配與維修工具：五金工具、焊接工具及專用設備

一些常用的電工工具，電子產品裝配與維修工具，包括五金工具、焊接工具和常用的專用設備等，重點介紹焊接工具：電烙鐵、電熱風槍、烙鐵架等。

電子產品裝配與維修工具

常用工具包括：五金工具、焊接工具和常用的專用設備等。

1、五金工具

主要是指運用機械原理，來進行電子產品安裝和加工的工具。

一般分為普通工具和專用工具兩大類。

普通工具常用的有：螺釘旋具（也稱螺絲刀，俗稱改錐或起子）；尖嘴鉗；斜口鉗；鋼絲鉗；剪刀；鑷子；扳手；手錘；銼刀。

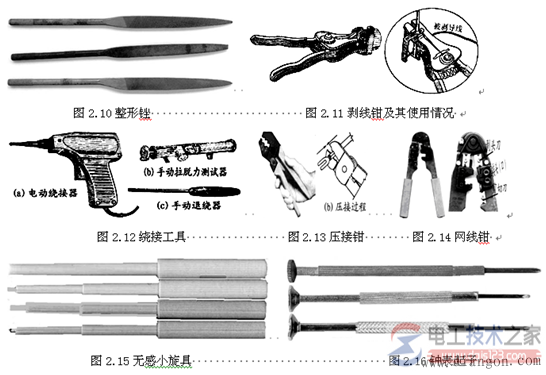

專用工具常用的有：剝線鉗；繞接器；壓接鉗；熱熔膠槍；手槍式線扣鉗；元器件引線成形夾具；無感小旋具（無感起子）；鐘表起子。其外形分別如圖2.1-圖2.16所示。

2、焊接工具

焊接工具是指電氣焊接用的工具。主要有：電烙鐵；電熱風槍；烙鐵架。

1）電烙鐵：

作用：用于各類無線電整機產品的手工焊接、補焊、維修及更換元器件。

工作原理：烙鐵芯內的電熱絲通電后，將電能轉換成熱能，經烙鐵頭把熱量傳給被焊工件，對被焊接點部位的金屬加熱，同時熔化焊錫，完成焊接任務。

電烙鐵的分類：根據傳熱方式分，可分為內熱式電烙鐵和外熱式電烙鐵，如圖2.17、2.18所示。內熱式電烙鐵由烙鐵芯、烙鐵頭、彈簧夾、連接桿、手柄、接線柱、電源線及緊固螺絲等部分組成。其熱效率高（高達85％～90％），烙鐵頭升溫快、體積小、重量輕；但使用壽命較短(與外熱式的相比)。

內熱式電烙鐵的規格多為小功率的，常用的有20W、25W、35W、50W等。外熱式電烙鐵的組成部分與內熱式電烙鐵相同，但外熱式電烙鐵的烙鐵頭安裝在烙鐵芯的里面，即產生熱能的烙鐵芯在烙鐵頭外面，故稱為外熱式電烙鐵。外熱式烙鐵的優點是經久耐用、使用壽命長，長時間工作時溫度平穩，焊接時不易燙壞元器件，但其體積較大、升溫慢。

外熱式烙鐵常用的規格有25W、45W、75W、100W、200W等；根據用途分，可分為恒溫電烙鐵、吸錫電烙鐵、防靜電電烙鐵、自動送錫電烙鐵、感應式烙鐵（又稱速烙鐵，俗稱焊槍），其中恒溫電烙鐵如圖2.19所示。

2）電熱風槍：

組成：由控制臺和電熱風吹槍組成。

工作原理：利用高溫熱風，加熱焊錫膏和電路板及元器件引腳，使焊錫膏熔化，來實現焊裝或拆焊的目的。

作用：專門用于焊裝或拆卸表面貼裝元器件的專用焊接工具。

3）烙鐵架：

作用：用于擱放通電加溫后的電烙鐵，以免燙壞工作臺或其他物品。

3、常用的專用設備

電子整機裝配專用設備種類：導線切剝機；剝頭機；捻線機；浸錫設備；超聲波清洗機；波峰焊接機；自動插件機；自動切腳機；引線自動成型機。
